鑄造鋁合金與壓鑄鋁合金的核心區別在于生產工藝和材料特性的適配性。

以下是兩者的詳細對比：

1. 定義與工藝差異

• 鑄造鋁合金：
  泛指所有通過鑄造工藝成型的鋁合金，包括砂型鑄造、金屬型鑄造（重力鑄造）、低壓鑄造等。
• 工藝特點：液態金屬在較低壓力（或無壓力）下緩慢充型，冷卻時間較長。
• 適用場景：大型零件（如發動機缸體）、厚壁件或小批量生產。
• 壓鑄鋁合金：
  特指采用**高壓壓鑄（Die Casting）**工藝成型的鋁合金。
• 工藝特點：液態金屬在高壓（幾十至幾百兆帕）下高速注入模具，快速冷卻成型。
• 適用場景：薄壁復雜件（如手機外殼、汽車變速箱殼體），適合大批量生產。

2. 材料成分差異

特性	鑄造鋁合金	壓鑄鋁合金
典型牌號	ZL101（Al-Si系）、ZL201（Al-Cu系）	ADC12（日本）、A380（美國）
硅含量	中低（5-12%）	高（9-12%）
其他元素	可能含銅、鎂、鋅	高硅、高鐵（增強流動性）
流動性	較低，依賴重力充型	極高，適應高壓快速充型

原因：壓鑄需材料在極短時間內填滿復雜模具，高硅含量可降低熔點、提升流動性，而高鐵含量（0.8-1.3%）可減少與模具的粘黏。

3. 性能對比

• 力學性能：
• 壓鑄件因快速冷卻可能形成細晶組織，但內部易存氣孔，抗拉強度通常低于鑄造件（例如ADC12的抗拉強度約240MPa，而鑄造ZL101A可達290-350MPa）。
• 鑄造鋁合金可通過T6熱處理大幅提升強度（如ZL201經T6處理后強度可達500MPa）。
• 鑄造鋁合金的延伸率高，ZL101A的延最伸率可達到8%以上，ADC12的延伸率在2%以下，一般為1%左右。
• 表面質量：
• 壓鑄件表面光潔度高（Ra 1.6-3.2μm），可直接電鍍或噴涂；
• 鑄造件表面較粗糙（Ra 12.5-25μm），需后續加工。
• 氣密性：
• 壓鑄件因內部氣孔較多，不適合高壓密封環境（如液壓件）；
• 鑄造鋁合金氣孔率低，氣密性更優。

4. 成本與生產考量

因素：	鑄造鋁合金	壓鑄鋁合金
模具成本：	較低	極高
單件成本：	高（人工/時間長）	低（生產效率達100件/小時）
最小批量；	1-100件（適合定制化）	＞10,000件（攤薄模具成本）

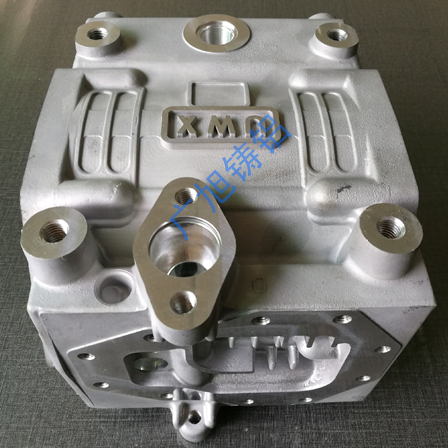

經濟性案例：汽車發動機缸蓋若年產10萬件，壓鑄成本比金屬型鑄造低30%；但若年產僅1000件，鑄造更劃算。

5. 設計限制

• 壓鑄鋁合金：
• 壁厚通常需＜5mm（避免縮松），最大投影面積受機臺噸位限制（常見壓鑄機鎖模力200-4000噸）。
• 盡量避免內部倒扣結構，否則需復雜滑塊模具。
• 鑄造鋁合金：
• 可生產壁厚＞50mm的鑄件（如船用螺旋槳），且能通過砂芯實現復雜內腔。

6. 后續加工性

• 壓鑄件：
• 因內部氣孔，焊接易開裂。
• 不能進行T6熱處理（氣孔膨脹導致表面起泡）。
• 鑄造件：
• 可自由焊接、熱處理，適合需二次加工的精密部件（如航空航天結構件）。

總結：如何選擇？

• 選壓鑄鋁合金：
  當需要復雜薄壁件+大批量生產+低成本（如消費電子、汽車零部件）。
• 選鑄造鋁合金：
  當零件厚壁、大型、需高強度或耐高溫（如航空部件、液壓閥體），或小批量定制化生產。

通過對比工藝特性與需求匹配，可顯著優化成本與性能的平衡。
